Стрела для вилочного погрузчика (г/п до 5000 кг.)

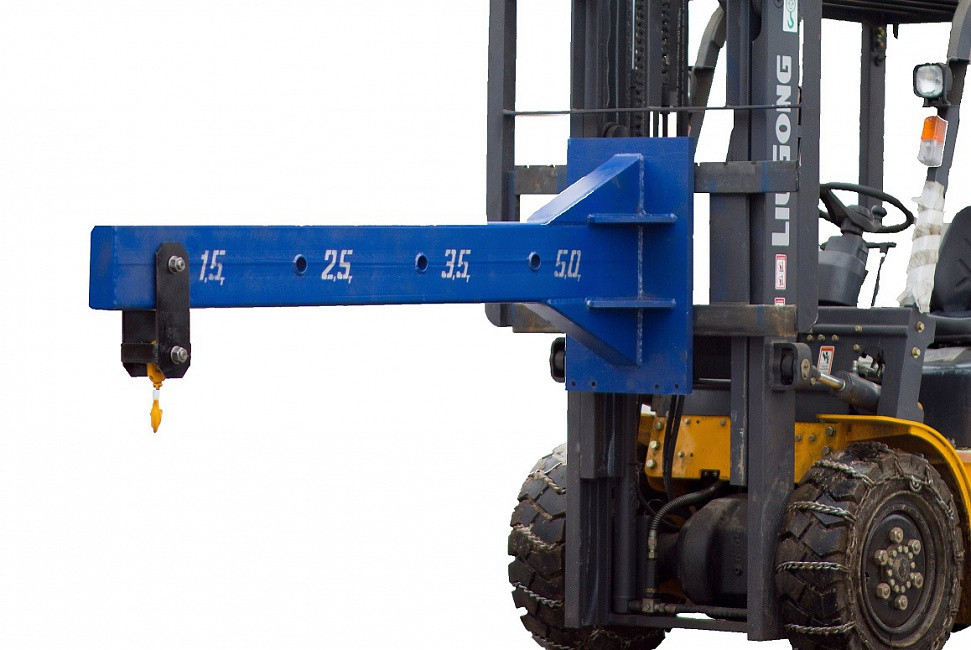

Стрела для вилочного погрузчика (г/п до 5000 кг) с установкой на каретку — это профессиональное грузоподъемное приспособление, которое монтируется непосредственно на грузовую каретку погрузчика вместо штатных вил. Такая схема установки максимально приближает центр тяжести груза к мачте и позволяет полностью реализовать паспортную грузоподъемность машины без потерь на массу и вылет промежуточной оснастки. С крюковой подвеской на вертлюге и консольным вылетом эта стрела превращает тяжелый погрузчик в полноценный мобильный кран, способный поднимать до 5 тонн — станки, трансформаторы, железобетонные изделия, элементы металлоконструкций, крупногабаритное оборудование.

Почему установка на каретку — это принципиально важно

Стрелы, которые надеваются на вилы, неизбежно создают дополнительный вылет (паразитное расстояние от каретки до точки подвеса), снижая реальную грузоподъемность на 20–30% и увеличивая опрокидывающий момент. Монтаж непосредственно на каретку убирает это промежуточное звено: груз висит там, где конструктивно рассчитана несущая способность погрузчика. Вы получаете честные 5000 кг без компромиссов и можете работать с такими тяжестями, которые на виловой стреле той же машине просто недоступны. Кроме того, жёсткое фланцевое соединение с кареткой исключает малейшие люфты и раскачку, обеспечивая хирургическую точность при позиционировании груза.

Область применения:

• - Монтаж и демонтаж тяжелых станков, прессов, литьевых машин, кузнечно-прессового оборудования.

• - Строительство и реконструкция: установка балок перекрытий, колонн, ферм, плит, блок-контейнеров.

• - Перемещение и установка трансформаторных подстанций, генераторов, насосных агрегатов.

• - Погрузка/разгрузка негабаритного тяжеловесного оборудования с железнодорожных платформ и полуприцепов.

• - Такелажные работы в портах, на металлобазах, в цехах тяжелого машиностроения.

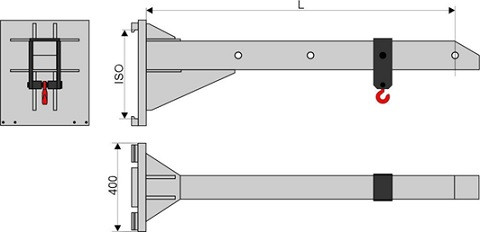

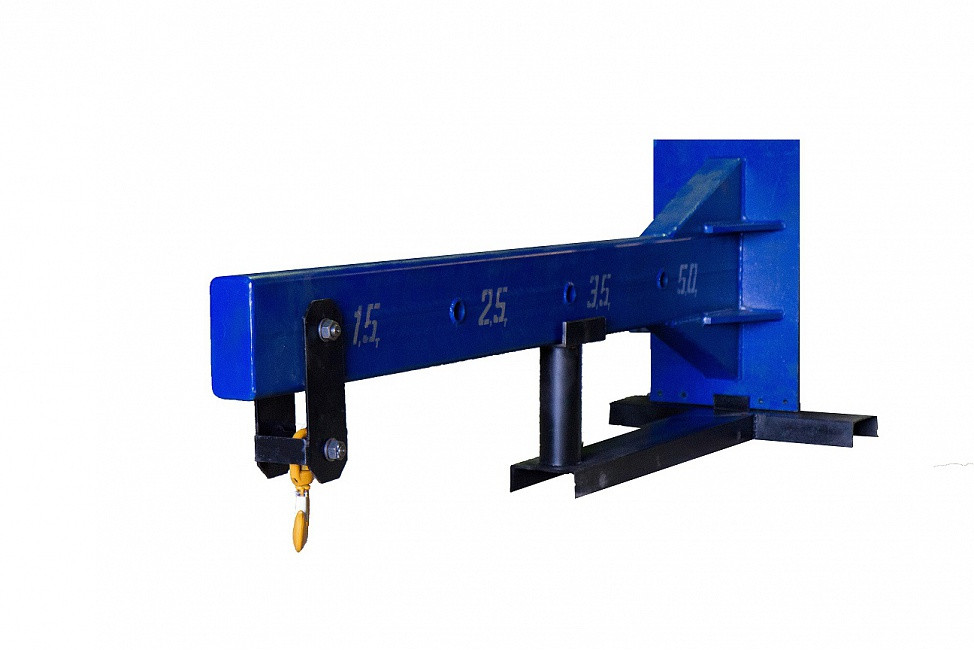

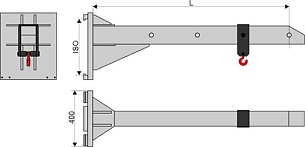

Конструктивные особенности кареточной стрелы:

• - Прямое фланцевое крепление. Стрела имеет верхние и нижние проушины, точно соответствующие посадочным местам каретки погрузчика (класс III или IV по ISO 2328). Установка выполняется на пальцы каретки после снятия вил; занимает 10–15 минут и даёт монолитное соединение без переходников.

• - Усиленная консоль. Выполнена из сварного двутавра или мощной профильной трубы с системой рёбер жёсткости, рассчитанная на номинальные 5000 кг с коэффициентом запаса 1,25. Никаких остаточных деформаций при полной нагрузке.

• - Крюковая подвеска на вертлюге. Кованый крюк с предохранительной защёлкой свободно вращается, предотвращая закручивание строп. Узел подвеса может иметь несколько позиций по длине стрелы для изменения вылета (с соответствующей корректировкой допустимой нагрузки согласно табличке).

• - Жёсткая фиксация. Помимо штатных пальцев каретки, стрела может дополнительно фиксироваться винтовыми прижимами для исключения микролюфтов при знакопеременных нагрузках.

• - Антикоррозионная защита. Дробеструйная очистка и покрытие двухкомпонентной эмалью для эксплуатации на открытых площадках и в неотапливаемых цехах.

Технические характеристики

Совместимость с погрузчиками

Стрела предназначена для тяжёлых вилочных погрузчиков грузоподъемностью от 7 тонн (класс каретки III или IV). При полной нагрузке 5000 кг общая масса на каретке составляет около 5420 кг. Перед покупкой обязательно сверьтесь с грузовысотной диаграммой вашей машины и классом каретки — инженер «ГлавКран» поможет провести точную проверку. Совместимость подтверждена с тяжёлыми моделями XCMG, Hangcha, Heli, LiuGong, Toyota, Komatsu, Hyundai, Doosan и отечественными погрузчиками.

Безопасность и ограничения:

1. Категорически запрещён подъём людей с использованием стрелы.

2. Грузоподъемность 5000 кг указана для ближней к каретке точки подвеса. При использовании дальних позиций допустимая нагрузка снижается в соответствии с маркировочной табличкой на стреле.

3. Перемещение погрузчика с поднятым грузом допускается только на минимальной скорости по ровной твердой поверхности, с выключенной передачей и включённым стояночным тормозом при подъёме/опускании.

4. Перед первым применением — осмотр с записью в журнале, далее — периодический осмотр каждые 6 месяцев.

Как заказать стрелу 5 тонн на каретку

Свяжитесь с менеджером «ГлавКран» по телефону или оставьте заявку на сайте. Сообщите класс каретки вашего погрузчика и требуемый вылет. Инженер проверит совместимость, подберёт оптимальную конфигурацию и рассчитает срок поставки. При наличии на складе — отгрузка день-в-день.

Доставка транспортной компанией по всем регионам РФ. Полный пакет документов.

В каталоге также доступны стрелы и кран-балки меньшей грузоподъемности с креплением на вилы, а также монтажные корзины, захваты для рулонов и кип, ротаторы, сталкиватели и другое навесное оборудование для погрузчиков.
