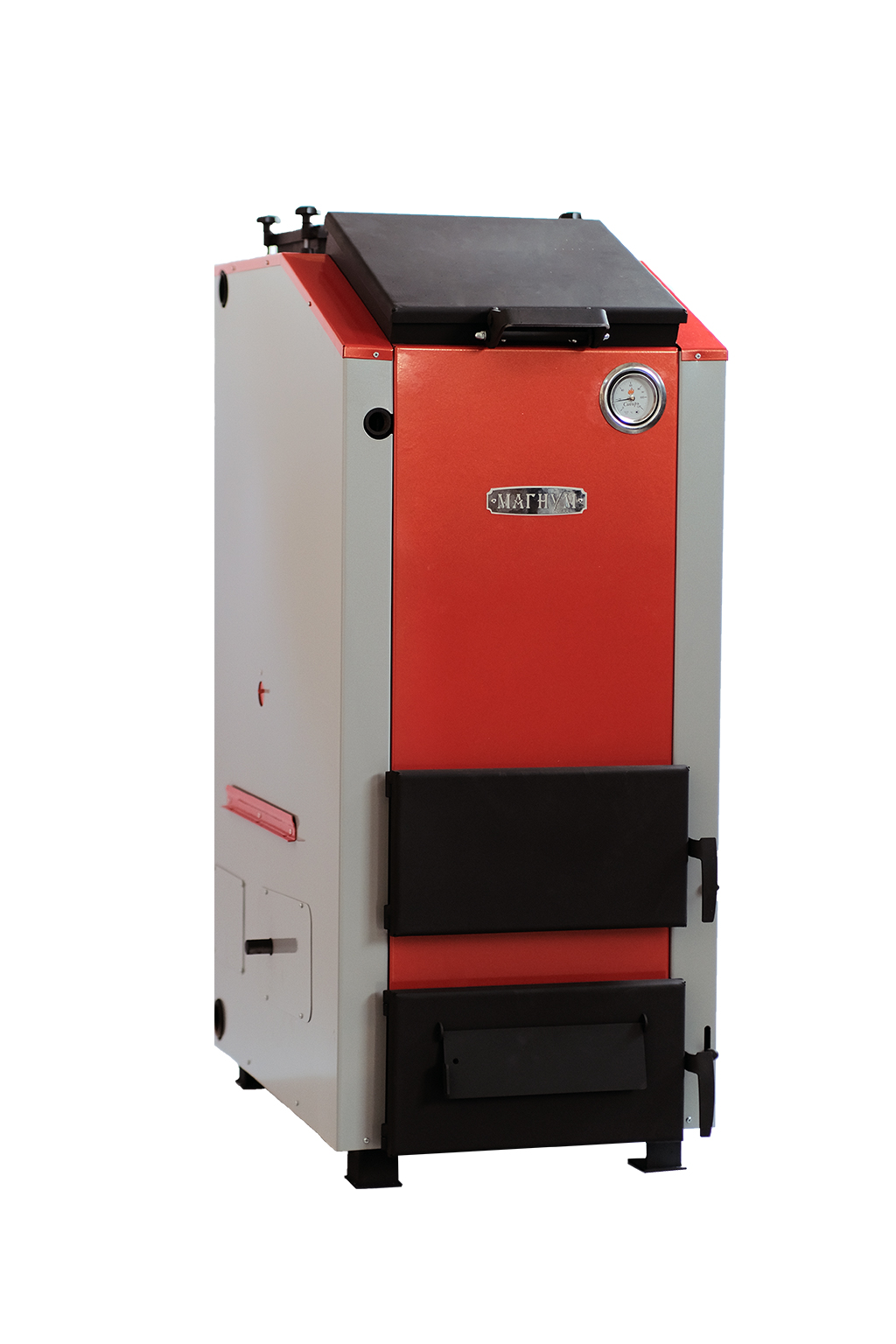

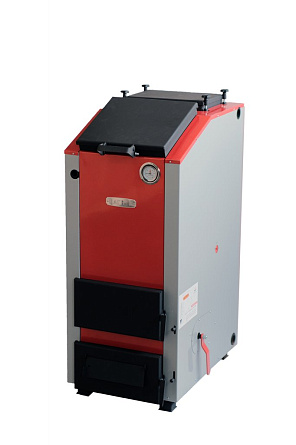

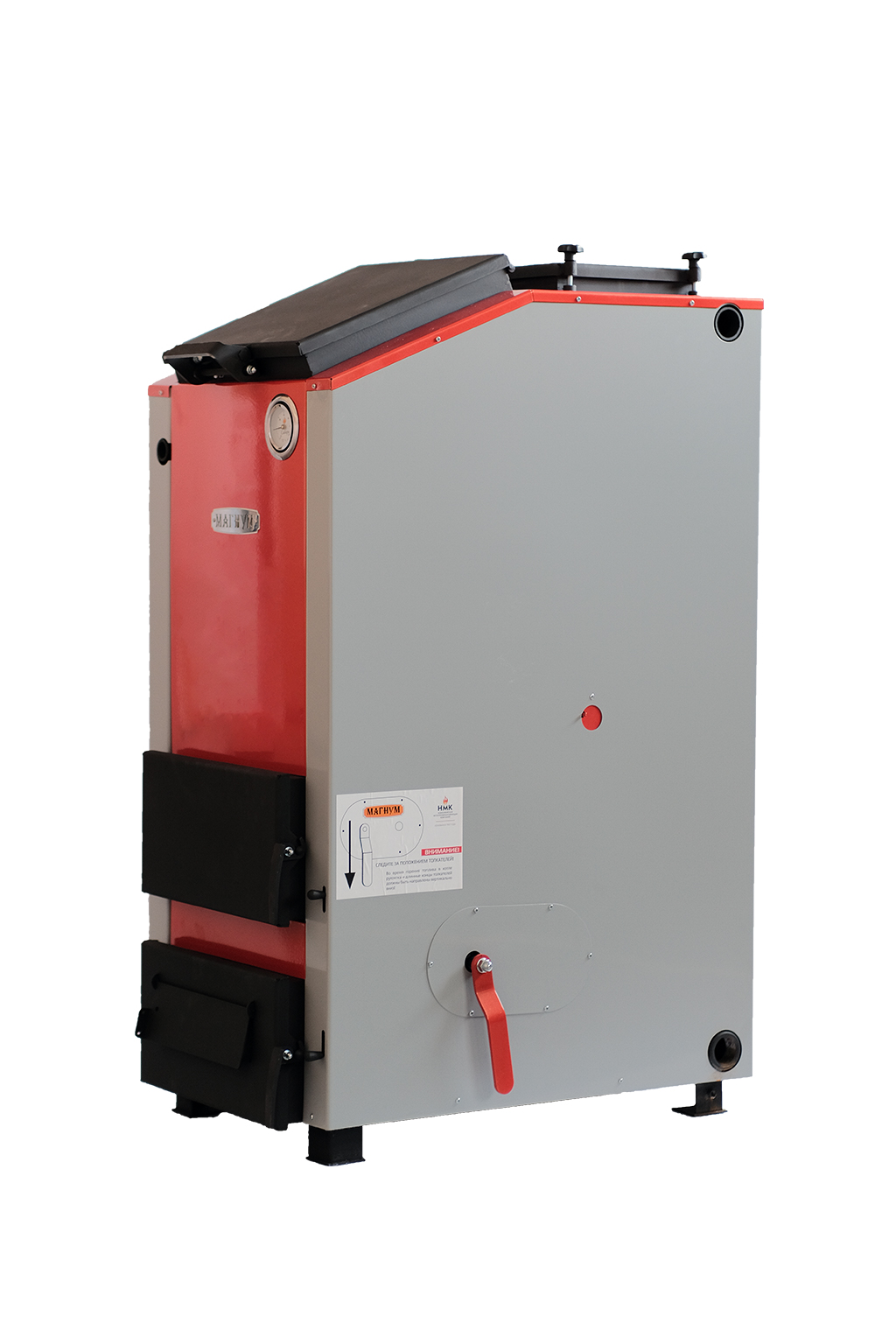

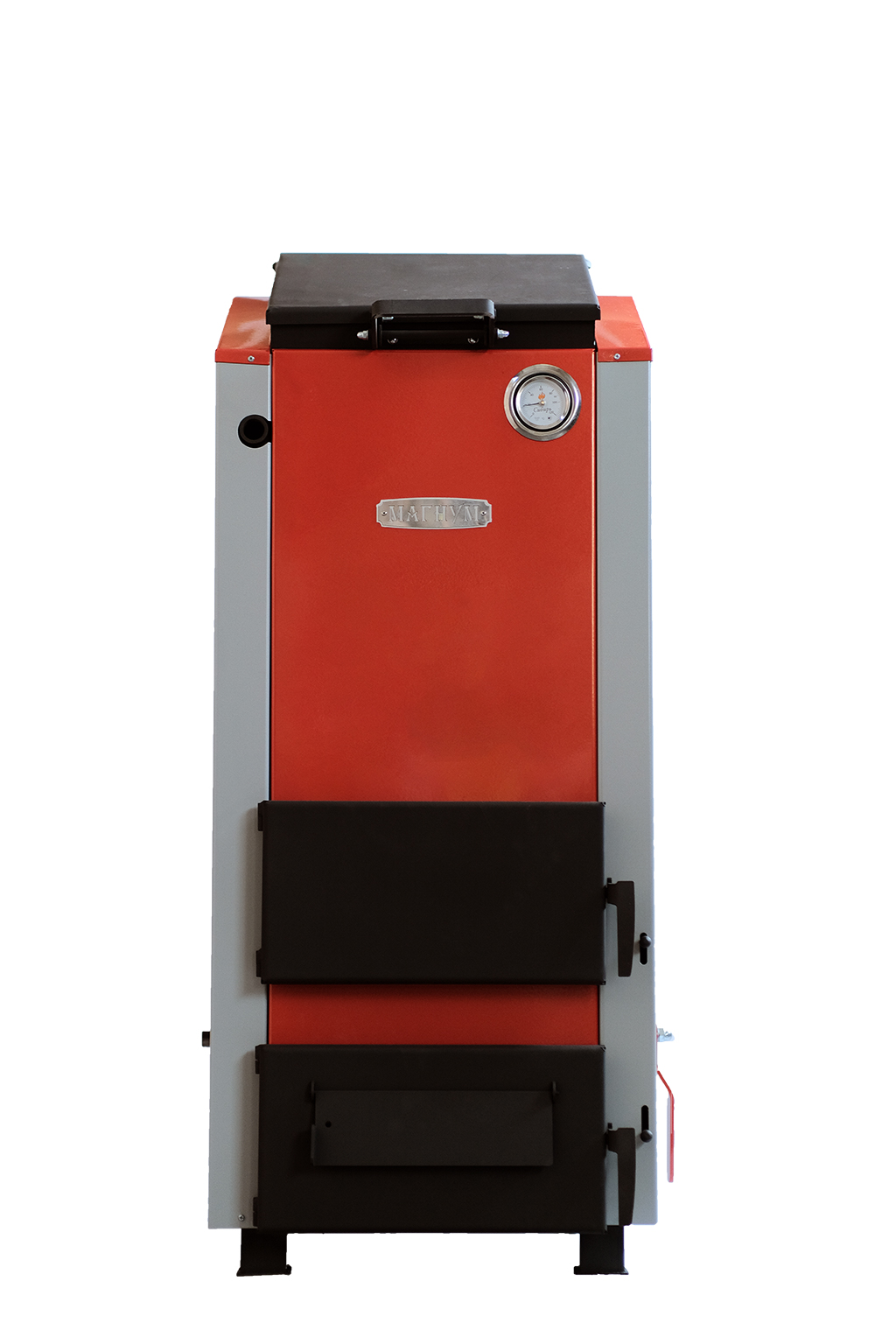

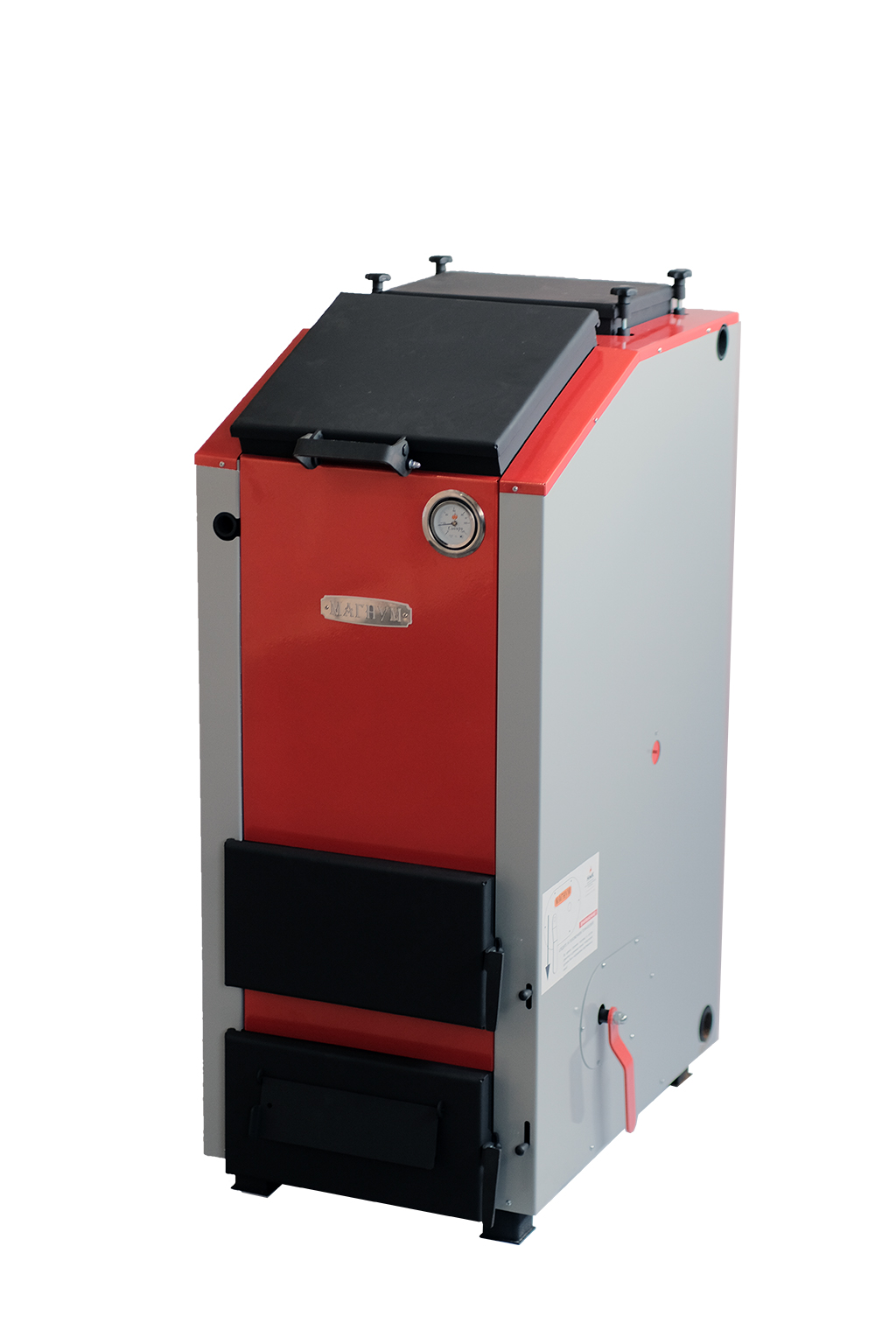

Котел "Магнум" (30 кВт)
Данный котел зарекомендовал себя как технологическое решение нового уровня, способное справляться с отоплением загородных домов площадью до 250 м2.
Котел Длительного Горения (КДГ) "Магнум" 30 кВт также как и модели с меньшей мощностью, способен функционировать в бесперебойном режиме в отопительном цикле полного сезона (с осени до весны) без необходимости его тушения и профилактики.

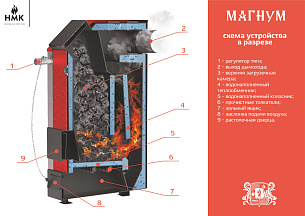

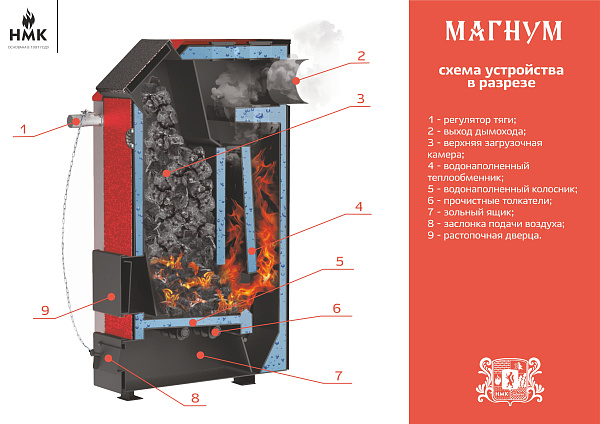

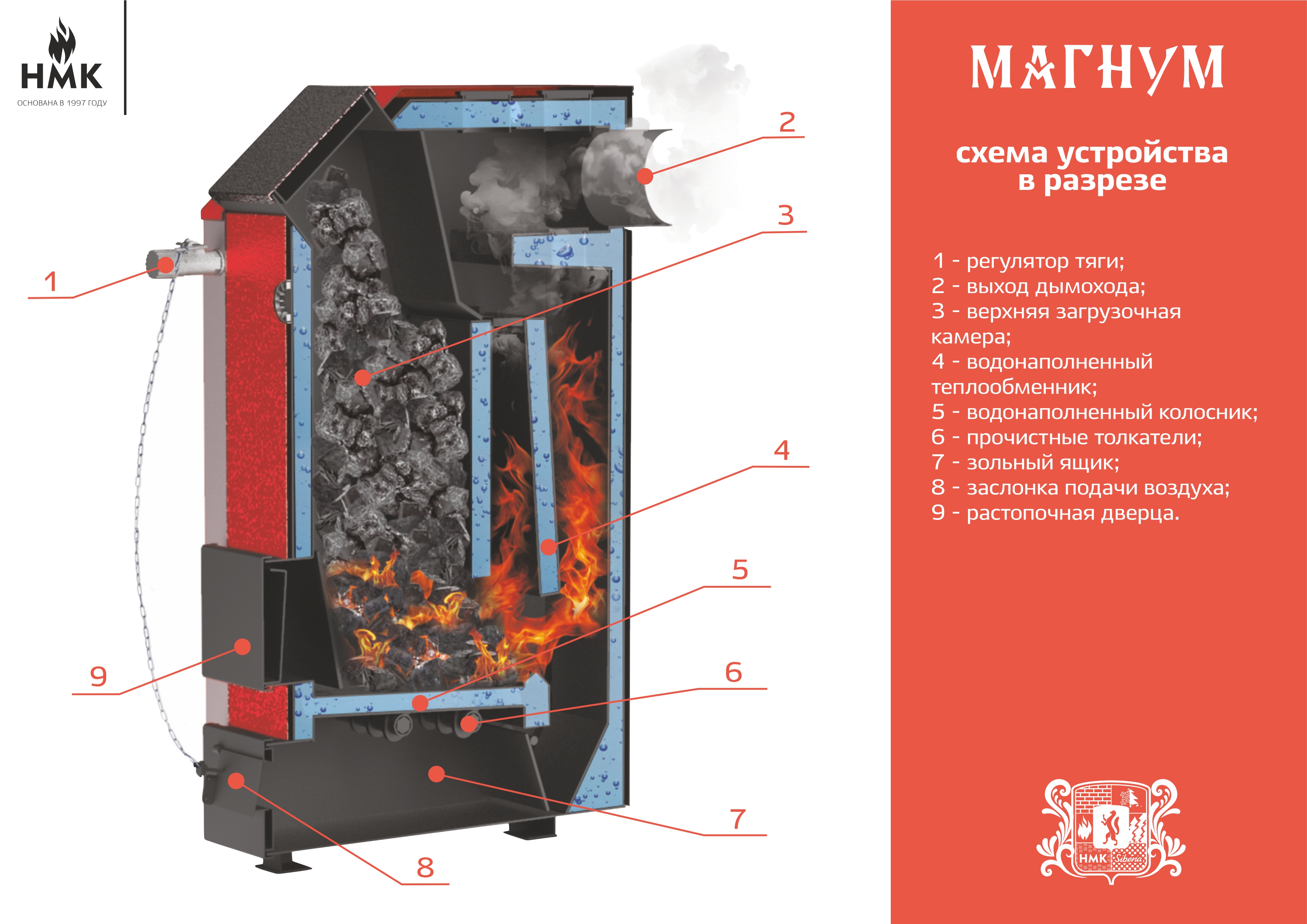

Принцип действия котла "Магнум" 30 кВт основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.
В конструкции котла "Магнум" 30 кВт предусмотрена установка блока ТЭН, позволяющая поддерживать положительную температуру теплоносителя в межсезонье и создавать комфортное тепло в доме.
В комплектацию котла "Магнум" 30 кВт входит автоматический терморегулятор тяги, который устанавливается в патрубок на выходе из корпуса котла и выполняет следующие функции: считывание показаний температуры воды в системе отопления и в случае необходимости, регулировку подачи первичного воздуха для горения под водяные колосники котла и вторичного воздуха в зону теплообменников, при этом открывая или закрывая заслонку. Таким образом изменяется интенсивность горения топлива в котле. Терморегулятор соединен с заслонкой специальной цепочкой, присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была возможность регулировки ее натяжения.
Конструкция котла "Магнум" 30 кВт спроектирована и выполнена таким образом, что в качестве источника твердого топлива следует использовать только УГОЛЬ, другие источники твердого топлива, такие как дрова, прессованные брикеты, использовать не рекомендуется, так как они не дадут такого эффекта, на который рассчитан данный котел.
Котел "Магнум" 30 кВт производится в двух модификациях:
√ - Модель с автоматическим устройством прочистных толкателей
| Параметр | Значение |
|---|---|
| Мощность | 30 кВт |
| Отапливаемая площадь | 200–300 м² (при высоте потолков до 2,7 м) |
| КПД | 80% |
| Вид топлива | Уголь (антрацит, каменный, бурый). Дрова и брикеты — не рекомендованы производителем для эффективной работы |
| Длительность горения | до 16–24 часов на одной загрузке |
| Объём топки/бункера | 100 л |
| Объём водяного контура | 100–110 л |
| Габариты (В×Ш×Г) | 1260×575×920 мм |
| Вес | 269–296 кг (нетто/брутто) |
| Диаметр дымохода | 150 мм |
| Выход дымохода | Задний |
| Температура теплоносителя | 45–85 °С |
| Рабочее давление | 2 бар (0,2 МПа) |
| Подключение к системе | G 1 1/4" (32 мм), универсальное |
| Мощность блока ТЭН (опция) | 3–6 кВт, 220 В / 380 В |
| Толщина стали | 3 мм |
| Тип системы отопления | Одноконтурный, напольный, естественная и принудительная циркуляция |
| Управление | Механическое (регулятор тяги) |
| Гарантия | 3 года |
Ключевые особенности модели:
-
- Длительное горение — время бесперебойной работы в режиме горения составляет один отопительный сезон с момента первого розжига. На одной загрузке угля — до 16–24 часов.
-
- Регулятор тяги в базовой комплектации — в автоматическом режиме регулирует подачу первичного воздуха в камеру сгорания, считывая показания температуры воды в системе отопления.
-
- Водонаполненный колосник — запатентованная технология НМК, увеличивающая скорость нагрева воды и предотвращающая износ внутренних узлов котла.
-

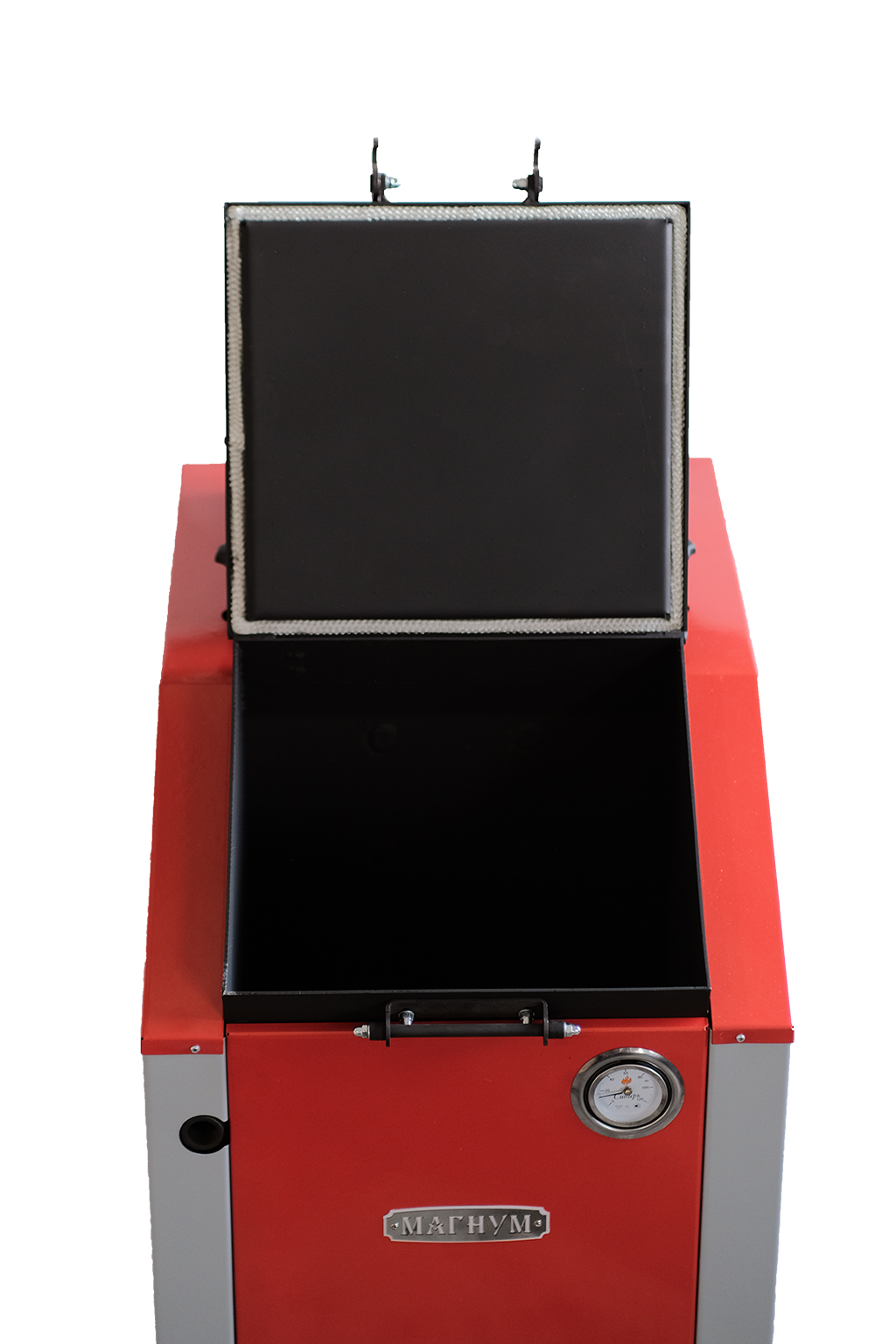

- Шахтный тип конструкции — загрузочная камера отделена перегородкой от топочной камеры, что обеспечивает равномерное и длительное горение. Для модели 30 кВт — трёхходовая конструкция, до 16 часов на одной закладке угля.
-
- Система удаления крупной породы — уникальные прочистные толкатели позволяют эффективно очищать водоохлаждаемые колосники от спекшегося шлака без остановки котла.
-
- Блок ТЭН (опция) — возможность подключения блока ТЭНов 3–6 кВт с пультом управления для поддержания положительной температуры в межсезонье, может использоваться как при горении топлива, так и автономно.
-
- Автоматическая прочистка колосников (опция) — может быть установлена на заводе НМК или приобретена отдельно, автоматизирует систему отопления.
-
- Биметаллический термометр — встроен в корпус для контроля температуры воды в котле.
-
- Доступная цена — РРЦ завода НМК ниже рыночных аналогов на 30%.
1. Котел "Магнум" 30 кВт в сборе - 1 шт;
2. Кочерга - 1 шт;
3. Шуровка - 1 шт;
4. Термодатчик (встроенный биметаллический термометр) - 1 шт;
5. Зольный ящик - 1 шт;
6. Заглушка 1 1/4 - 2 шт;
7. Терморегулятор тяги - 1 шт;
8. Отбойник пламени - 1 шт;
9. Рукоятка звездообразная (ручной регулятор тяги) - 1 шт;
10. Инструкция по монтажу и эксплуатации - 1 шт.
Котлы серии "Магнум" - Объединяя мощь и традиции!
Характеристики
| Мощность блока ТЭНов, кВт | 3-6 |
| Отапливаемая площадь, м2 | 200-300 |
| Объем водяного контура, л | 110 |
| КПД, % | 80 |
| Диаметр дымохода, мм | 150 |
| Напряжение питания ТЭНов, кВт | 220 |
| Масса котла, кг | Нетто - 271, Брутто - 315,5 |
| Высота оси фланца подачи, мм | 1155 |
| Номинальная t воды на входе в котел, °С | 60 |
| Система «Длительное горение» | Есть |
| Варочная плита | Нет |
| Вид топлива | Только уголь |
| Высота оси фланца обратки, мм | 96 |
| Гарантийный срок, мес | 36 |
| Греющие поверхности котла, м2 | 3,5 |
| Длина блока ТЭН не более, мм | 350 |
| Марка стали | Ст.3 СП5 |
| Мощность,кВт | 30 |
| Объем загрузочной камеры | 100 |
| Основное топливо | Каменный уголь, бурый уголь, антрацит |
| Рабочее давление в котле, бар | 2 |
| Резьба под блок ТЭН, мм | G 1 1/4" |
| Рекомендуемый размер фракции угля,мм | 10-100 |
| Тип системы отопления | Закрытая |
| Толщина стали, мм | 3 |
| Максимальная t воды на выходе, °С | 85 |
